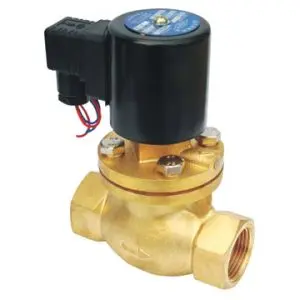

Các loại van điện từ và nguyên lý hoạt động của van điện từ


Ngày nay van điện từ là thiết bị quan trọng trong các máy nén khí , bình ga, hơi nước..ứng dụng trong nhiều lĩnh vực của đời sống xã hội.  Cùng tìm hiểu các loại van điện từ và nguyên lý hoạt động của van điện từ dưới bài viết này.

1.  Nguyên lý hoạt động van điện từ

Tất cả các van điện từ đều có chung nguyên lý hoạt động như sau:

Cấu tạo có 1 cuộn điện bao gồm có 1 lõi săt và 1 lò xo nén vào lõi sắt. Lõi sắt lại tỳ lên đầu 1 răng bằng cao su. Khi không có điện thì lò xo ép vào lõi sắt, van điện từ khí nén sẽ ở trạng thái đóng.

Nếu có nguồn điện thì trong cuộn dây sẽ sinh từ trường làm tác động trực tiếp vào hút lõi sắt ra, từ trường này có lực đủ mạnh để thắng được lò xo khi đó van điện từ sẽ được mở ra. Tất cả các loại van điện từ thường được hoạt động dựa trên nguyên lí này.

2.  Phân loại van điện từ

Dựa theo chức năng và mục đích sử dụng thì van điện từ được chia thành nhiều loại:

– Thiết kế cho khí nén, dùng cho nước, gas, hơi nước …

– Thiết kế 2 ngả, 3 ngả, 5 ngả…

– Van thường mở (NO): không có điện thì van mở, có điện van sẽ đóng.

– Van thường đóng (NC): không có điện thì van đóng, khi có điện thì van mở

– dựa theo sự thiết kế theo điện áp: 24VDC, 110VAC, 220VAC…

Để phân loại van điện từ một cách chính xác và khái quát và khoa học nhất, người ta có thể phân loại van điện từ theo các tiêu chí sau :

a. Phân loại theo chức năng sử dụng van điện từ

Van điện từ thường mở

Đặc điểm của loại van điện từ này là khi chưa có điện thì van luôn luôn mở. Nếu khi cần đóng lại thì chúng ta sẽ cấp điện cho van, có nguồn điện sẽ sinh ra từ trường đẩy trục làm kín đang ở xa vị trí làm kín di chuyển đến vị trí làm kín làm van đóng lại.
Nhu cầu sử dụng loại van điện từ này là khí ít nên thị trường thường không phổ biến ,loại van này chỉ dùng cho một số trường hợp đặc biệt.

– Van điện từ thường đóng ( NC)

Ngược lại với van điện từ thường mở thì van điện từ này khi chưa có dòng điện thì van sẽ luôn luôn ở trạng thái đóng và khi được cấp điện van sẽ mở.
Khi có điện thì van sẽ sinh ra lực từ trường từ hút và làm cho van mở, để duy trì hoạt động của van điện từ thì chúng ta cũng phải duy trì nguồn điện đầu vào. Khi chúng ta muốn đóng van thì ngưng cấp điện, van sẽ tự động trở về trạng thái ban đầu của van là ở trạng thái đóng.
Loại van này khá phổ biến trên thị trường Việt Nam vì nó được ứng dụng rất rộng rãi. Trong những thiết bị có áp dụng van điện từ, thì đa số chúng luôn nằm ở trạng thái đóng nhiều hơn trạng thái mở.

b. Phân loại theo chất liệu cấu tạo

– Chất liệu van điện từ inox

Van điện từ chất liệu bằng inox được sử dụng trong các môi trường có tính đặc trưng cao như: nước có hóa chất, nước thải công nghiệp hóa chất…

– Chất liệu đồng

Đồng là chất liệu vô dùng tốt và đắt trên thị trường nên các van điện từ chế tạo bằng đồng thường được sử dụng trong các môi trường khí nén , chịu áp lực cao.Thiết kế vô cùng phong phú và phổ biến trên thị trường là ưu điểm lớn của loại van điện từ này.

– Van điện từ bằng nhựa

Chất liệu van điện từ bằng nhựa, thiết kế này thường được sử dụng cho những thiết bị có môi trường bên ngoài không khí, nước thải, hoặc nước có chứa hóa chất, chịu ăn mòn cao

c. Phân loại theo điện áp sử dụng

Phân theo điện áp mà van sử dụng, sẽ có 3 loại van điện từ sử dụng các điện áp khác nhau là 220V, 24V, 110V.

+ Điện áp 220V: Đây là loại van được sử dụng nhiều nhất ở nước ta. Bởi phù hợp với nguồn điện dân dụng 220V tại Việt nam.

+ Điện áp 110V: Loại van điền từ này rất ít được sử dụng, sản phẩm này trên thị trường cũng không có nhiều.

+ Điện áp 24 V: Đây loại van điện từ hiếm khi được sử dụng, nhưng điều đặc biệt là loại van này này lại vô cùng an toàn cho người vận hành thiết bị khi gặp sự cố.
