Cấu tạo và nguyên lý hoạt động của máy nén khí piston


Tìm hiểu về cấu tạo và nguyên lý máy piston

Sau bài viết tìm hiểu về Nguyên lý hoạt động và cấu tạo máy nén khí ly tâm. hôm nay chúng tôi tiếp tục gửi đến các bạn bài viết về máy nén khí piston, một sản phẩm đang được sử dụng rộng rãi và phổ biến trong nhiều ngành công nghiệp hiện đại. Trước tiên chúng ta hãy cùng tìm hiểu về cấu tạo cũng như nguyên lý hoạt động của dạng máy này:

cau-tao-may-nen-khi-piston-2

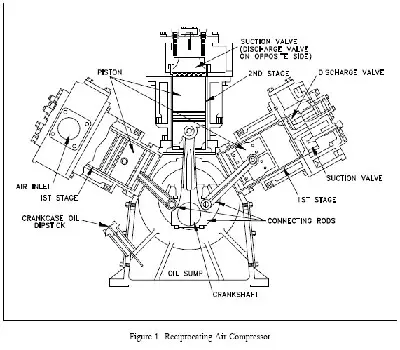

1. Cấu tạo máy nén khí piston: cơ bản gồm có xi lanh, piston, cần đẩy, thanh truyền, con trượt, tay quay, van nạp, van xả, phớt…

Có 2 loại máy nén khí piston đó là: Máy nén khí 1 chiều, 1 cấp và máy nén khí 2 chiều 1 cấp.

2. Nguyên lý hoạt động

Máy nén khí 1 chiều 1 cấp:

+ Piston chuyển động tịnh tiến qua lại nhờ được nối với cơ cấu thanh truyền – tay quay. Khi piston đi sang phải V tăng dần. P giảm, van nạp mở ra, không khí ở bên ngoài đi vào trong xi lanh, thực hiện quá trình nạp khí.

+ Khi piston đi sang trái, không khí trong xi lanh được nén lại, P tăng dần, van nạp đóng, đến khi P tăng lớn hơn sức căng lò xo van xả tự động mở, khí nén sẽ qua van xả theo đường ống đến bình chứa khí nén kết thúc một chu kỳ làm việc.

+ Sau đó các quá trình được lặp lại, cứ như vậy máy nén khí hoạt động để cung cấp khí nén.

Máy nén khí 2 cấp 1 chiều:

+ Khi piston đi xuống, thể tích phần không gian phía trên piston lớn dần, áp suất P giảm xuống van nạp số 7 mở ra không khí được nạp vào phía trên piston và đồng thời thể tích dưới piston giảm, P tăng van xả số 8 mở ra, khí theo đường ống qua bình chứa.

+ Khi piston đi lên không gian phía dưới piston lớn dần, P giảm van nạp số 7 mở ra, không khí được nạp vào xi lanh, đồng thời V phía trên piston nhỏ dần. P tăng, van xả số 8 mở ra, khí nén phía trên piston được nén đẩy vào bình chứa.

+ Cứ như vậy máy nén khí piston hoạt động để cung cấp khí nén. Phớt số 9 có tác dụng làm kín để không cho khí lọt ra ngoài.

cau-tao-may-nen-khi-piston

3. Ưu nhược điểm của máy nén khí kiểu piston:

Ưu điểm: Máy nén khí piston có mô hình gọn, kết cấu khá nhỏ dẫn đến khối lượng nhỏ, không tốn diện tích đặt, đặc biệt việc tháo lắp và cài đặt phụ kiện đơn giản, về hiện năng máy có thể tạo ra áp xuất lớn đến khoảng 2000kg/cm2.

Nhược điểm: Do có các khối lượng tịnh tiến qua lại nên máy nén khí piston hoạt động không cân bằng, làm việc còn khá ồn và rung động. Khí nén cung cấp không được liên tục, do đó phải có bình chứa khí nén đi kèm.

Hiện nay với những ưu điểm vượt trội của mình máy nén khí piston fusheng luôn là sự lựa chọn số 1 cho khách hàng, các bạn có thể xem chi tiết sản phẩm tại chuyên mục sản phẩm để hiểu rõ hơn.
