Nguyên lý hoạt động của bộ lọc khí nén


Bài viết này chúng ta sẽ cùng tìm hiểu về nguyên lý hoạt động của van điều áp và bộ lọc khí phổ biến nhất hiện nay.

Bộ lọc khí nén là một thiết bị khí nén quan trọng, hệ thống thiết bị khí nén chứa hạt bụi, phun xịt và tập trung khí nén được bão hòa với nước khí nén được làm nóng trong suốt quá trình nén sau đó được thoát bớt nhiệt nhờ hệ thống làm mát. Chính vì vậy, bộ lọc khí là 1 thiết bị khí nén vô cùng quan trọng trong hệ thống khí nén.

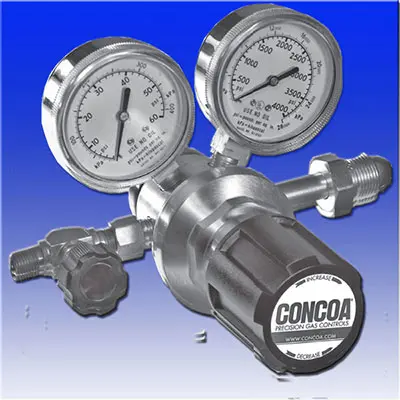

Van điều áp là một van áp suất có tác dụng giữ áp suất đầu ra của van ở một giá trị thiết lập sẵn thấp hơn áp suất đầu vào. Điểm khác nhau cơ bản giữa van giảm áp và các van áp suất đầu vào (van an toàn, van tràn) là thiết lập áp suất tại đầu ra của van.

van-dieu-ap

Nguyên lý hoạt động của bộ lọc khí:

Khí nén được dẫn vào bộ lọc từ đường ống nối vào cổng P1. Tấm xoắn sẽ làm cho dòng khí chuyển động xoáy lốc. Do chuyển động xoáy lốc này các hạt bụi và nước có trong khí nén sẽ  bị tác dụng lực li tâm và chuyển động hướng ra ngoài, đập vào thành trong của chén lọc và chảy xuống đáy chén lọc. Không khí chảy qua bộ lọc khí, ở đó chúng được lọc một lần nữa trước khi chảy đến bộ điều tiết áp suất (van điều áp).

Chất ngưng tụ được xả ra ngoài thông qua van xả. Dựa vào sự chỉnh định màng, bằng việc xoay vít điều chỉnh, chi tiết làm kín hình côn sẽ cho phép nhiều hay ít không khí nén đi tới cổng ra P2. Nếu áp suất phía P2 cao hơn phía P1, màng sẽ bị đẩy hướng lên trên. Không khí nén sẽ thoát ra khí quyển thông qua một lỗ nhỏ trên nắp. Có thể theo dõi áp suất từ áp kế.

bo-loc-khi

Nguyên nhân hỏng bộ lọc khí và cách khắc phục:

Bộ lọc khí không tách được bụi và nước có thể do bộ lọc bị lắp sai, mức chất căn trong chén lọc cao vượt quá dấu ghi cho phép. Các khắc phục là lắp bộ lọc theo đúng chiều dòng chảy quy định, xả chất cặn, lắp bộ phận xả tự động.

Không khí thoát vào khí quyển ở van điều áp nguyên nhân có thể do bộ điều áp bị lắp ngược chiều, cách khắc phục là lắp lại bộ điều áp cho đúng.

Ống lọc trong bộ lọc phải được làm sạch sau một thời gian hoạt động., thường xuyên kiểm tra mực nước tối đa trong chén lọc, không đặt áp suất quá 1600kPa vào van điểu chỉnh áp chuẩn.

Các nhà sản xuất đã bắt đầu tích hợp bộ điều khiển vi xử lí vào trong thiết kế bộ lọc thiết bị khí nén. Các đồng hồ hiển thị truyền thống báo khi thay thế lọc sẽ thay bằng bộ chỉ thị màu.
