Tham khảo sơ đồ hệ thống khí nén chuẩn


Ngay sau bài viết tư vấn lắp đặt hệ thống máy nén khí, chúng tôi tiếp tục đưa ra bài viết cùng chủ đề về sơ đồ hệ thống khí né chuẩn để các bạn cùng tham khảo, và xem rằng hệ thống khí nén tại đơn vị của bạn đã chuẩn chưa, có cần thay đổi lại không ? Sơ đồ củ hệ thống còn phụ thuộc vào nhiều yếu tố, trong mỗi lĩnh vực khác nhau thì cách thiết kế từ vị trí các bộ phận máy nén khí, bình chứa khí, lọc khí, máy sấy khí… sẽ khác nhau.

Bất kể bạn có thiết kế 1 sơ đồ hệ thống khí nén thế nào thì cũng phải tuân thủ các kĩ thuật của nhà sản xuất và đảm bảo nguyên lý giải nhiệt, ví dụ vị trí lắp đặt của các thiết bị không đúng cách, sai thứ tự sẽ ảnh hưởng đến hiệu quả làm việc và tuổi thọ của các thiết bị đó. Các bạn hãy tham khảo sơ đồ lắp đặt ngay bên dưới đây thông qua hình vẽ:

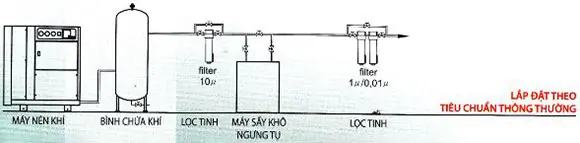

Sơ Đồ hệ thống khí nén nắp đặt theo tiêu chuẩn thông thường.

so-do-he-thong-khi-nen-chuan-1

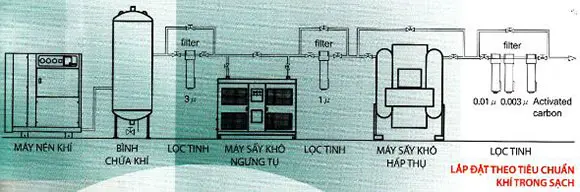

– Sơ Đồ hệ thống khí nén nắp đặt theo tiêu chuẩn Khí trong sạch

so-do-he-thong-khi-nen-chuan-3



– Sơ Đồ hệ thống khí nén nắp đặt theo tiêu chuẩn DIN ISO 8573 CLASS 1

Cách lắp đặt này áp dụng cho các nhà máy dùng khí nén để sản xuất : Thực phẩm và ngành công nghiệp nước giải khát, nhà máy bia, kỹ thuật cơ khí, công nghiệp nhựa, công nghiệp hóa học, ngành công nghiệp dược phẩm, sản xuất bơ sữa, ngành công nghiệp điện tử, công nghiệp kim loại, công nghiệp khí đốt, sản xuất thốc lá, công nghiệp dệt, thổi chai PP, PVC…

so-do-he-thong-khi-nen-chuan-4

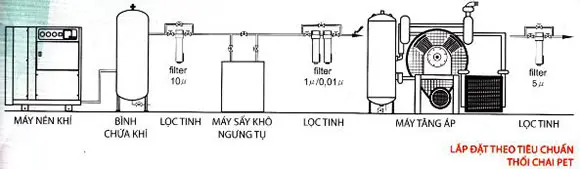

-Sơ Đồ hệ thống khí nén nắp đặt theo tiêu chuẩn thổi chai PET

so-do-he-thong-khi-nen-chuan-2

Từ 4 sơ đồ này, chúng ta có rút ra được nhận xét gì ? đó là bình chứa khí và máy nén khí luôn đứng bên cạnh nhau và bình chứa khí ở vị trí phía ngay sau để việc áp suất khí nén sau bình chưa ổn định, làm giảm nhiệt độ trong quá trình vận chuyển từ máy nén khí đến bình chứa khí thông qua các bộ phận khác là máy sấy khí, thiết bị lọc, giúp các bộ phận ở chế độ mát, làm việc ổn định và tốt hơn.

Các bạn muốn tư vấn kĩ thuật, hãy liên hệ ngay với đường dây nóng được để hỗ trợ tốt nhất trong quá trình làm việc của mình.
