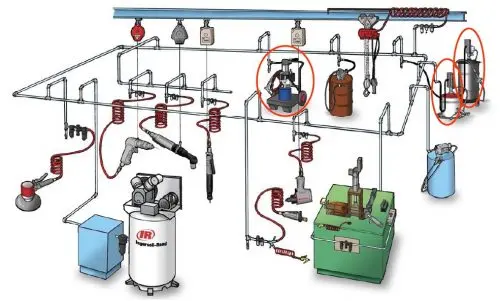

Tùy thuộc vào tính chất sử dụng, kinh phí, chất lượng khí nén, diện tích phòng….mà hệ thống khí nén có nhiều cách bố trí khác nhau. Hệ thống máy nén khí thông thường bao gồm: Máy nén khí + Máy sấy khí + Hệ thống lọc khí nén +Bình nén khí. Sau đây là 6 kiểu lắp đặt phổ biến của hệ thống khí nén hay gặp trong thực tế.
1. Hệ thống máy nén khí gồm: 02 máy nén khí + 02 máy sấy khí + 02 bộ lọc khí nén + 01 bình nén khí.
2. Hệ thống máy nén khí gồm: 02 máy nén khí + 02 bình nén khí + 02 máy sấy khí + 02 bộ lọc khí nén.
3. Hệ thống máy nén khí gồm: 02 máy nén khí + 01 bình nén khí + 02 máy sấy khí + 02 bộ lọc khí nén.
Đối với hệ thống này để tiết kiệm ta chỉ cần trang bị 01 bình nén khí chung cho cả 2 máy nén khí
4. Hệ thống máy nén khí gồm: 01 bình nén khí + 01 máy sấy khí + 01 máy nén khí + 01 bộ lọc khí nén.
Hệ thống này thường được áp dụng trong thực tế đội với hệ thống gồm 01 máy nén khí trục vít + 01 bình nén khí + 01 máy sấy khí + 01 hệ thống lọc khí. Trong hệ thống này, khí nén ra khỏi máy nén khí sẽ được đi qua bình tích áp để giảm một phần nhiệt độ cũng như tách được một phần hơi nước nhằm giảm tải cho máy sấy khí.
5. Hệ thống máy nén khí gồm: 01 máy sấy khí +01 máy nén khí không dầu + 01 bộ lọc khí nén ( không có bình nén khí hoặc bình nén khí để ở phòng khác )
Trong hệ thống này thì nhiệt độ khí nén rất cao, nhiều hơi nước được kết nối trực tiếp với máy sấy khí sau đó mới qua lọc rồi vào bình tích áp, do đó máy sấy khí sẽ phải làm việc trong môi trường khá khắc nhiệt khiến cho máy sấy khí không bền. Trong trường hợp không có bình nén khí thì máy nén khí sẽ hoạt động rất vất vả . Mô hình này rất ít được các nhà máy áp dụng trừ trường hợp phòng máy nén khí quá chật.
